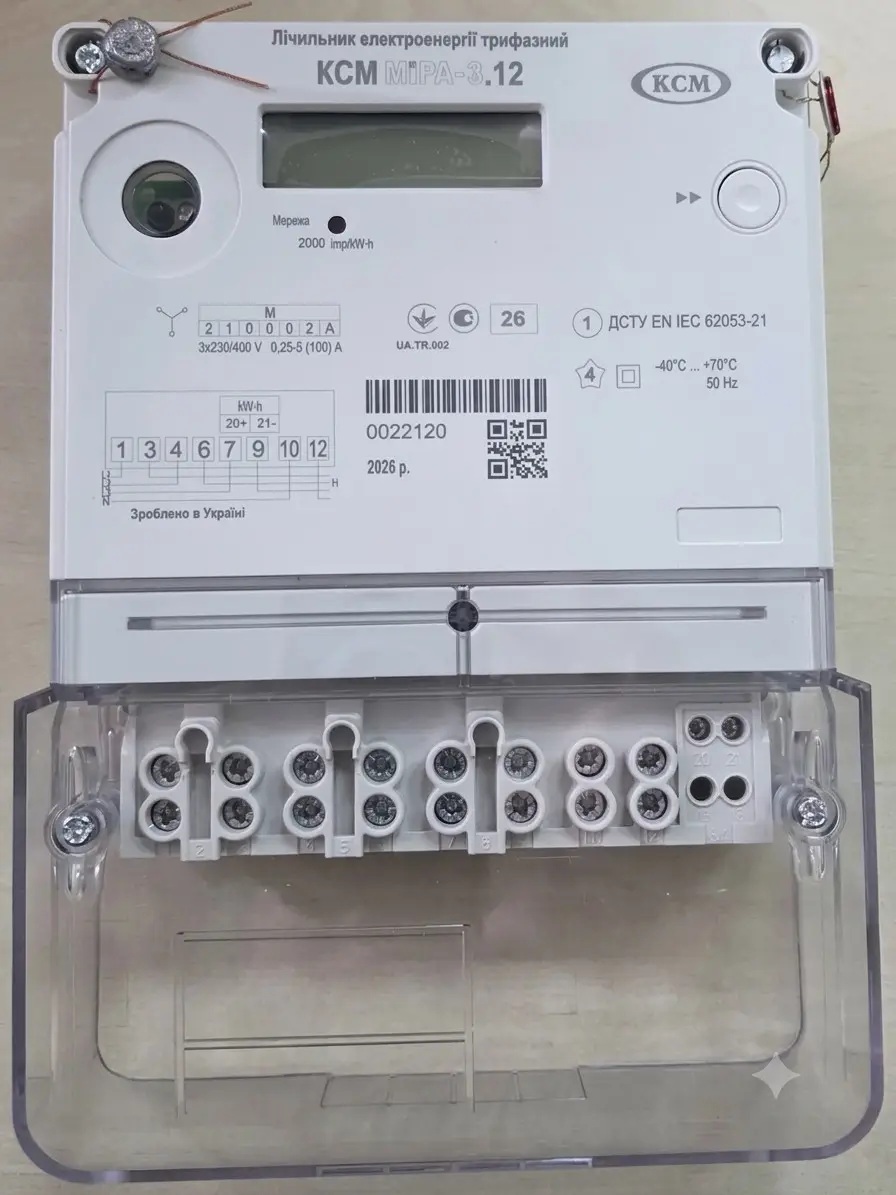

Трифазний лічильник електроенергії електронний КСМ МІРА-3.12-220002А 5(120)А однотарифний прямого включення

Лічильник електроенергії трифазний електронний однотарифний КСМ МІРА-3.12-220002А, 5(120)А (3×230/400 В)

КСМ МІРА-3.12-220002А — це сучасний, високоточний трифазний електронний лічильник електроенергії прямого включення з розширеним діапазоном струму до 120 А. Виробляється в Україні підприємством Філія ДНВП «Об'єднання Комунар» завод «Комунарсчетмаш» (м. Харків) і відповідає найсуворішим метрологічним стандартам ДСТУ EN 62053-21, ДСТУ EN 62053-22 та вимогам СОУ-Н МПЕ 40.1.35.110.

Пристрій розроблено для надійного обліку активної та реактивної електроенергії в трифазних мережах змінного струму. Ідеально підходить для встановлення у приватних будинках, котеджах, на промислових об'єктах, у складських комплексах, торгових центрах та комунальних господарствах.

Маркування та розшифровка моделі КСМ МІРА-3.12-220002А

Згідно зі структурою умовного позначення з технічного паспорта виробу:

• Тип тарифу (1): однотарифний

• Тип корпусу (2): корпус М (компактний, з РКІ-дисплеєм)

• Номінальна напруга (2): 3х230/400

• Максимальний струм (2): 5(120)

• Пристрій інтерфейсу зв'язку (0): відсутній

• Тип модему (0): відсутній

• Пристрій керування навантаженням (0): відсутній

• Включення лічильника (2): безпосереднє (пряме)

• Вид вимірюваної енергії (А): активна енергія

Ключові переваги та особливості

• Збільшена потужність — до 120 А: розрахований на високі навантаження, що робить його універсальним рішенням для об'єктів із потужним електрообладнанням.

• Тривалий міжповірочний інтервал: повірка проводиться 1 раз на 10 років (випробування згідно з ДСТУ EN 62059-32-1).

• Висока надійність та довговічність: середнє напрацювання на відмову становить не менше 200 000 годин, а середній строк служби до першого капітального ремонту — не менше 30 років.

• Інформативний РКІ-дисплей: рідкокристалічний індикатор із постійним підсвічуванням має 8 розрядів (від 0,01 до 999999,99 кВт·год). Збереження даних на РКІ при відключенні живлення — не менше 3 років.

• Захист від несанкціонованого втручання: пристрій фіксує та відображає на екрані індикацію магнітного впливу, спроби розкриття, порушення послідовності підключення фаз та зворотний напрямок струму (реверс).

• Гальванічно розв'язаний випробувальний вихід: клеми «20+» та «21-» призначені для перевірки лічильника та передачі імпульсів (2000 імп/кВт·год).

Технічні характеристики

Комплектація

1. Лічильник електроенергії КСМ МІРА-3.12-220002А в опломбованому вигляді.

2. Паспорт виробу (ІЯЕВ.411152.048-01 ПС).

3. Заводська упаковка.

Загальні вказівки з монтажу та експлуатації

• Готовність до роботи: лічильник випускається підприємством-виробником у повністю опломбованому вигляді та придатний до експлуатації одразу після встановлення.

• Монтаж: установку, демонтаж та пломбування повинні виконувати лише уповноважені фахівці згідно з НПАОП 40.1-1.21-98 та ДСТУ EN 61010-1.

• Підключення: дроти до колодки затискачів мають бути затиснуті всіма гвинтами. При встановленні в місцях, доступних для сторонніх осіб, рекомендується монтаж у захисні шафи або бокси із ступенем захисту IP54.
