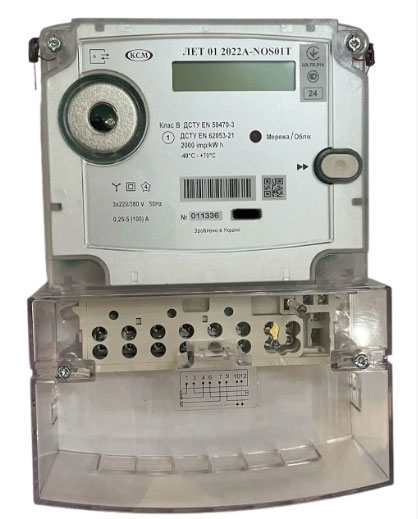

Трифазний багатофункціональний лічильник електроенергії ЛЕТ 01 2022А-NOS01T Багатотарифний

Трифазний багатофункціональний лічильник електроенергії ЛЕТ 01 2022А-NOS01T Багатотарифний

Призначення і область застосування

Лічильники електроенергії трифазні багатотарифні ЛЕТ 01 (далі - лічильники призначені для вимірювання спожитої активної енергії прямого напряму, активної і реактивної енергії прямого та зворотного напрямків, вимірювання або моніторингу параметрів мережі (среднеквадратного значення напруги та сили струму, частоти напруги, коефіцієнта потужності в трифазних трипровідних і чотирипровідних електричних ланцюгах змінного струму напругою 3 · 220/380 В (або 3 × 57,7 / 100 В, або 3х127 / 220 В, або 3х230 / 400 В) залежно від виконання, з частотою 502,5 Гц , а також багатотарифного обліку електроенергії.

Лічильники застосовують для комерційного обліку активної та реактивної електричної енергії на підприємствах промисловості та в комунально-побутовій сфері, а також у складі автоматизованих систем обліку електричної енергії (АСУЕ).

Опис засоби вимірювальної техніки

Лічильники являють собою електронний вимірювач електроенергії.

Лічильники побудовані на основі великої інтегральної схеми технології SOC (далі - SOC), яка здійснює аналого-цифрове перетворення електричних сигналів, що надходять від первинних перетворювачів струму та напруги, подальше обчислення потужності та інтегрування її у часі.

Як первинні перетворювачі струму застосовують датчики струму.

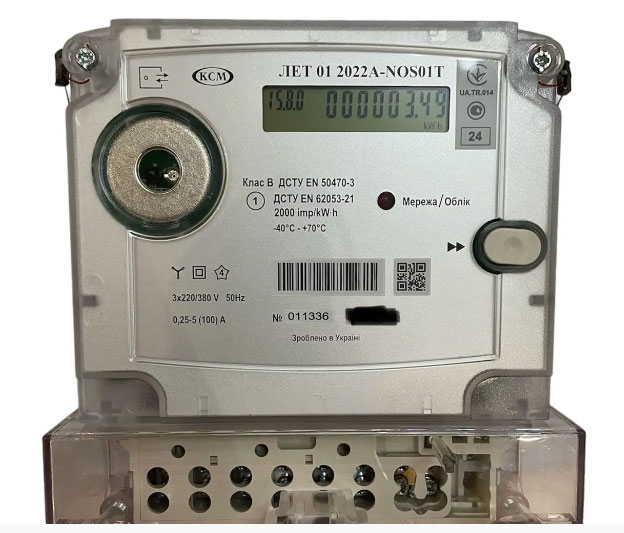

Результати вимірювань виводяться на рідкокристалічному індикаторі (далі - дисплей). Крім того, лічильники мають імпульсний пристрій виводу, частота сигналу якого пропорційна електричної потужності.

До складу SOC входять вимірювач потужності, мікроконтролер, таймер. Також лічильники мають джерело живлення і енергонезалежну пам'ять.

Обмін інформацією з зовнішніми пристроями обробки даних здійснюється через інтерфейси: оптопорт, EIA485, RF-модем, PLC-модем, Ethernet, в залежності від виконання.

Лічильники забезпечують формування тарифних зон, поточного часу, календаря та здійснення інших функціональних можливостей.

Тарифікація лічильника забезпечується мікроконтролером і годинником реального часу.

Лічильники здійснюють облік енергії за чотирма тарифами у відповідності з сезонними програм зміни тарифних зон (кількість тарифних зон - до 8, кількість сезонних програм - до 12).

Кожного сезону відповідають свої добові тарифні розкладу.

Лічильники забезпечують можливість:

• фіксування не менш 4096 останніх подій, заносяться в журнал подій;
• фіксування та зберігання добових результатів вимірювань за відповідними (окремо по кожному тарифом) та сумарної енергії 60 останніх діб;
• фіксування та зберігання місячних результатів вимірювань сумарної енергії і при тари фами за 12 останніх місяців.

Лічильники забезпечують можливість автоматичного переходу на літній / зимовий» час.

Лічильники забезпечують можливість формування профілів:

• навантаження;
• мінімальної і максимальної напруги.

Лічильники виводять на дисплей наступні параметри:

• кількість спожитої і відпущеної активної електроенергії наростаючим підсумком сумарно і окремо за діючими тарифами;
• кількість спожитої і відпущеної реактивної електроенергії наростаючим підсумком сумарно і окремо за діючими тарифами;
• кількість спожитої і відпущеної активної електроенергії за поточний і дванадцять минулих місяців роздільно за діючими тарифами;
• кількість спожитої і відпущеної реактивної електроенергії за поточний і дванадцять минулих місяців роздільно за діючими тарифами;
• відображення несанкціонованого втручання в роботу лічильника шляхом впливу на лічильник магнітного поля і радіополя;
• номер діючого тарифу, поточний час і дату;
• частоту мережі;
• напрацювання (час роботи лічильників)
• одиниці вимірів.

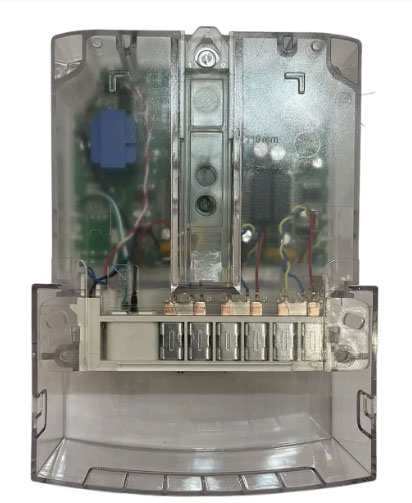

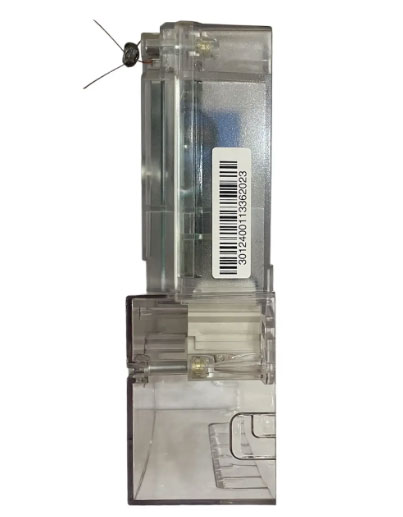

Конструктивно лічильники виконані у пластмасовому корпусі модифікацій S і T.
