Schneider Electric Домовий ВА63 3П 16A C

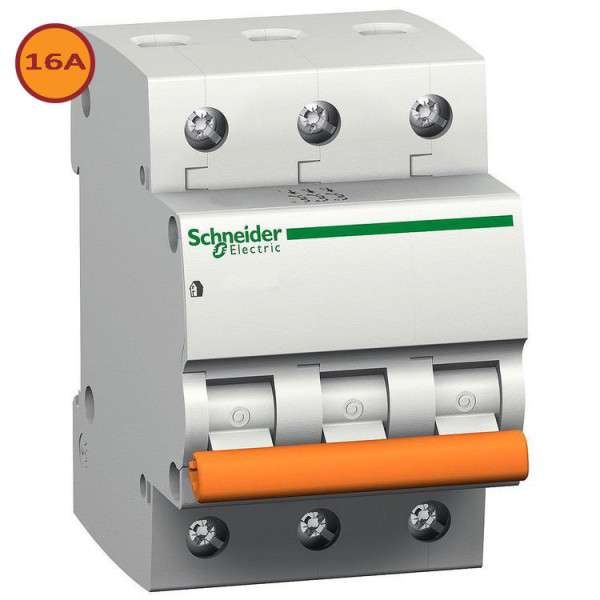

Автоматичний вимикач триполюсний Schneider Electric Домовий ВА63 3П 16A C

Автоматичні вимикачі Schneider Electric ВА63 «Домовий» використовуються для комутації та захисту ланцюгів від перевантажень та коротких замикань. Корпус автоматичного вимикача Schneider Electric ВА63 «Домовий» виготовлений з інженерного пластику поліаміду.

Корпус у передній частині має подвійні стінки, які утворюють «повітряну подушку» і тому прогорання корпусу через передню панель автомата практично не можливе, що захищає користувача. Механізм взводу автоматичного вимикача Schneider Electric ВА63 «Домовий» виготовлений з переважанням пластикових деталей, що призводить до збільшення діелектричної стійкості апаратів та зниження маси ланок механізму, а це безпосередньо впливає на інерційність і, відповідно, швидкодія автомата.

На наявні металеві частини (осі), що труться, нанесено тефлонове покриття, що знижує тертя, що запобігає «залипанню» деталей під навантаженням і підвищує корозійну стійкість і зносостійкість ланок механізму. Тефлонова мастило запобігає появі люфту в зазорах сполучених деталей. Висока точність позиціонування осей і жорсткі допуски поверхонь деталей механізму, що сполучаються. Клеми вимикача Schneider Electric ВА63 «Домовий» мідні, посріблені, забезпечені шторкою, що виключає неправильний монтаж дротів.

Рухомий контакт вимикача Schneider Electric ВА63 – мідний, зі срібно-палладієвим напиленням. Пластина нерухомого контакту з майданчиком, виготовленим з композитного сплаву C-Ag-Cd-O. Контактному майданчику надано спеціальний рельєф, що перешкоджає зварюванню контактів під час протікання надструмів. Конструкція дугогасної камери при відключенні автоматичного вимикача Schneider Electric ВА63 «Домовий», особливо в режимі короткого замикання, між рухомим і нерухомим контактом виникає електрична дуга.

Простір усередині автоматичного вимикача, де і виникає дуга, закривається з двох сторін пластинами з газогенеруючої (що виділяє газ) пластмаси, що прискорює гасіння дуги. Для запобігання пропалюванню корпусу електричною дугою при аварійних режимах роботи, у боковинах корпусу під накладки із газогенеруючої пластмаси встановлені металеві пластини.

Саму дугогасну камеру набрано з дев'яти металевих тугоплавких пластин фіксованих у супорті, виконаному зі спеціального електротехнічного картону.

• Кількість полюсів: 3
• Часотокова характеристика: С
• Номінальний струм, А: 16
• Номінальна комутація, В: 230
• Номінальна частота мережі, Гц: 50
• Комутаційна зносостійкість: 10000 циклів
• Мінімальний переріз дроту, мм²: 1
• Максимальний переріз дроту, мм²: 25
