Реле часу РЕВ-120 є мікропроцесорним пристроєм, призначеним для включення-вимкнення навантаження через задані користувачем інтервали часу.

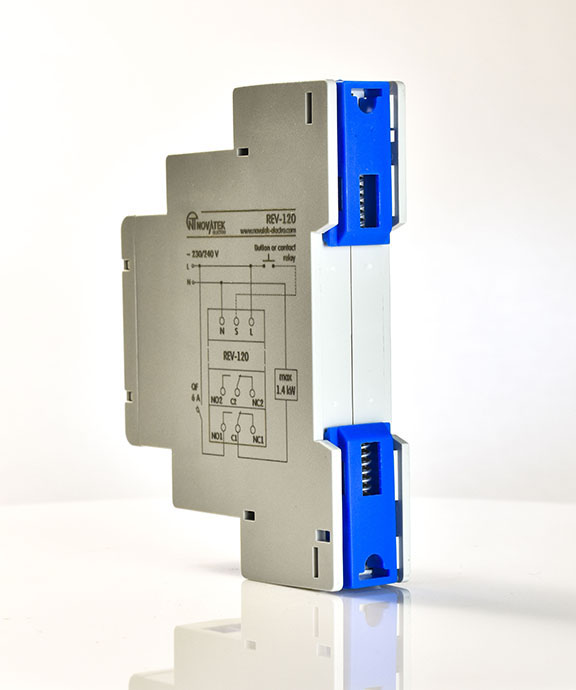

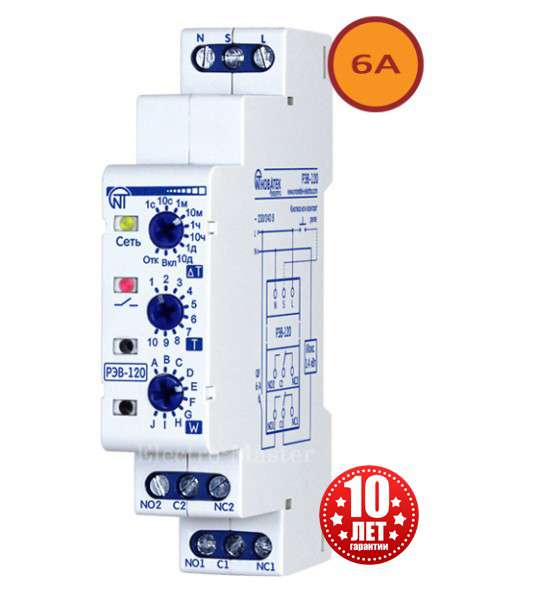

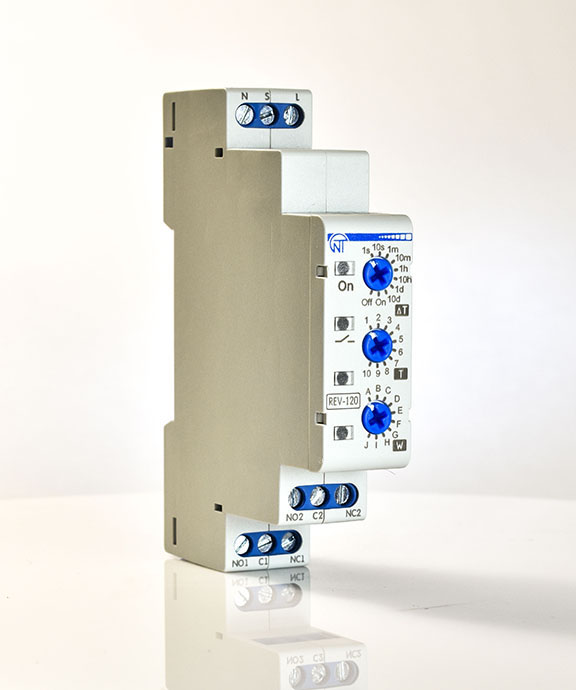

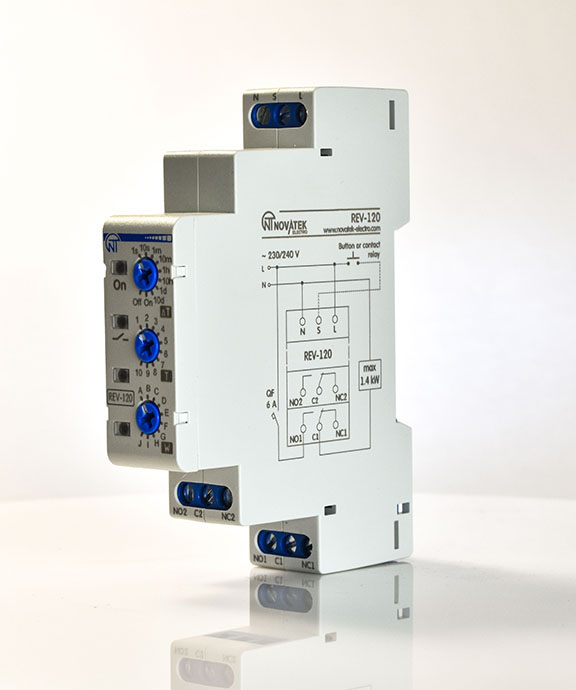

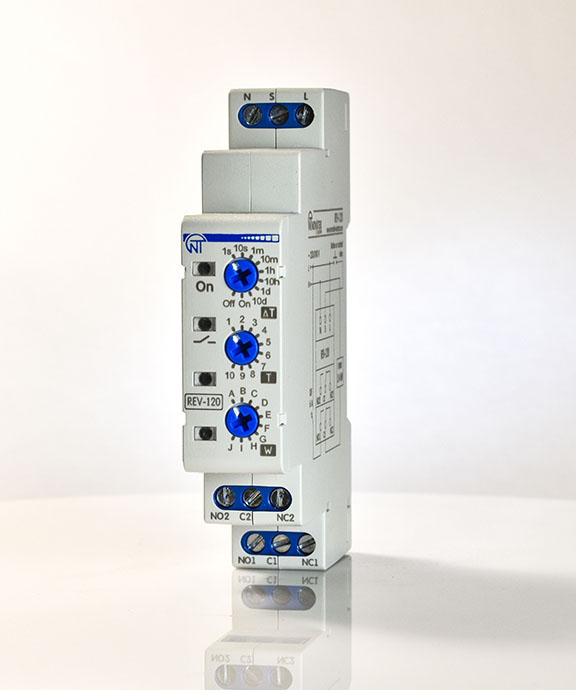

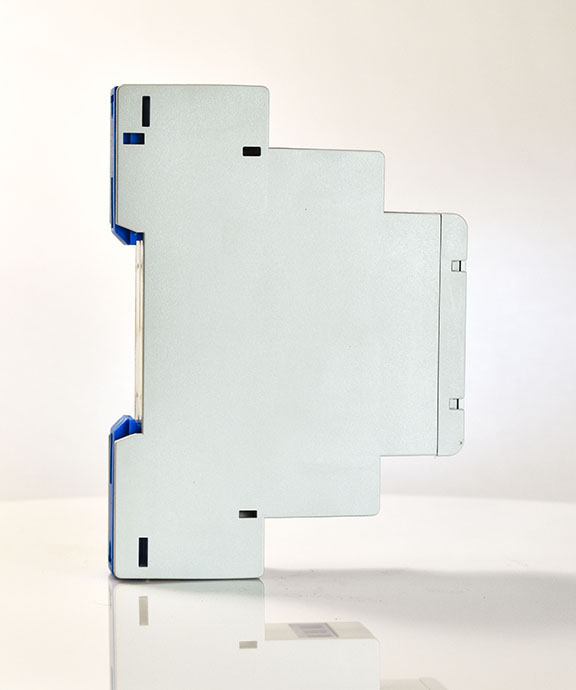

Прилад монтується на стандартну дин рейку і займає лише один модуль у щиті. Прилад має два вихідні канали з нормально відкритими та закритими контактами. Також на лицьовій частині приладу знаходяться: регулятор встановлення часового інтервалу «∆T», регулятор встановлення часу «Т», регулятор встановлення режиму роботи «W». У РЕВ-120 передбачено десять режимів роботи:

• затримка включення;
• витримка часу при подачі живлення;
• періодичний із затримкою при включенні;
• періодичний з витримкою часу при включенні;
• затримка на вимкнення (при розмиканні контакту, що управляє);
• імпульсний 1 (при замиканні контакту, що управляє);
• імпульсний 2 (при розмиканні контакту, що управляє);
• затримка увімкнення-вимкнення (за керуючим контактом);
• крок реле навантаження (при кожному замиканні контакту, що управляє);
• генератор імпульсу 0,5 с.

Таблиця режимів та тимчасових інтервалів знаходиться у паспорті пристрою.

Для підключення виробу його потрібно налаштувати.

Налаштування виробу виконується в такому порядку: насамперед потрібно встановити режим роботи (слід перевести регулятор установки режиму в крайнє ліве положення, незалежно від того в якому положенні стоїть регулятор, після чого за годинниковою стрілкою встановити необхідний режим), потім необхідно встановити часовий інтервал регулятором «∆T», далі необхідно регулятором «Т » встановити час.

Слід зазначити, що при зміні режиму роботи або тимчасових інтервалів виробу при поданій напрузі живлення, необхідно враховувати, що зміни набудуть чинності тільки після відключення (на час не менше 1 с) та повторного включення живлення виробу.
