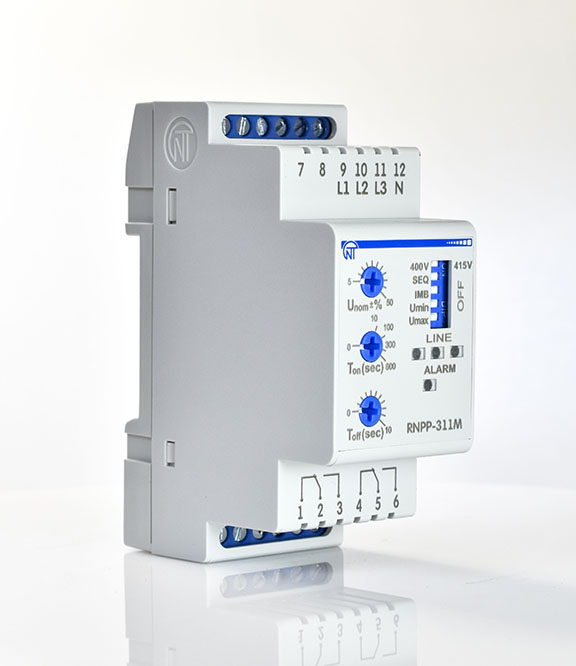

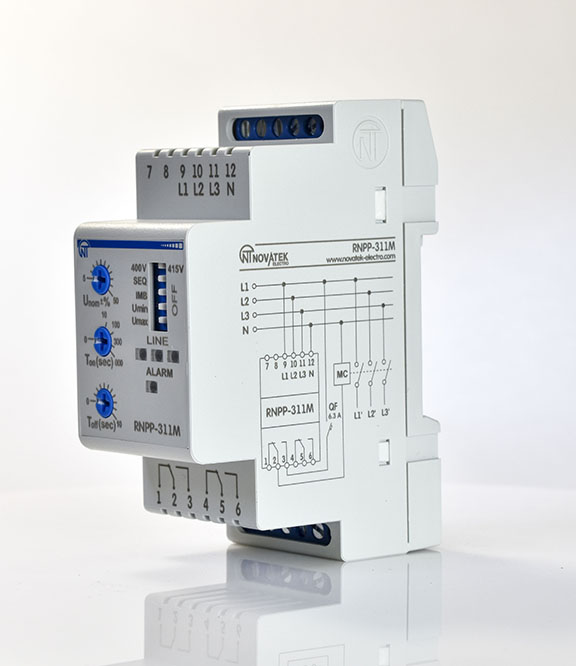

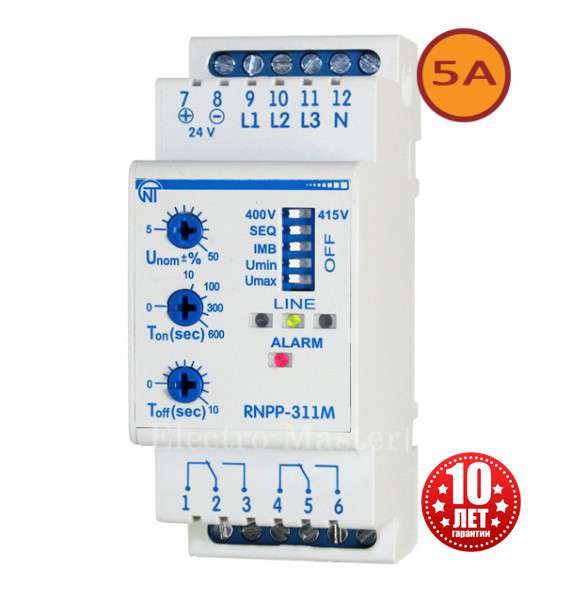

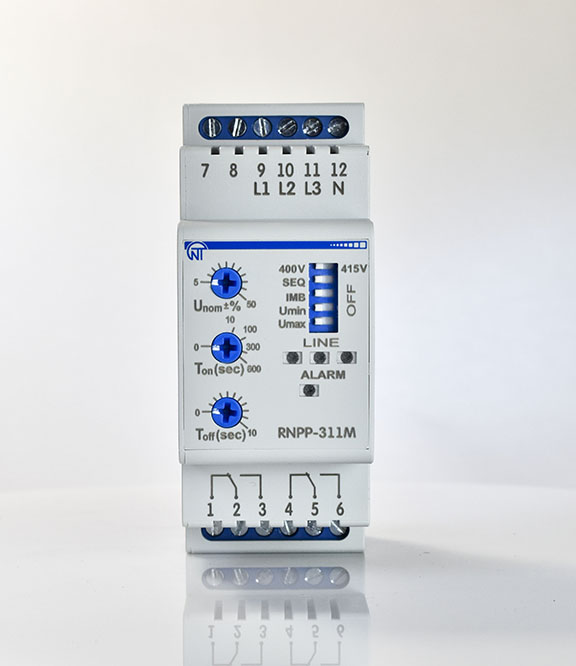

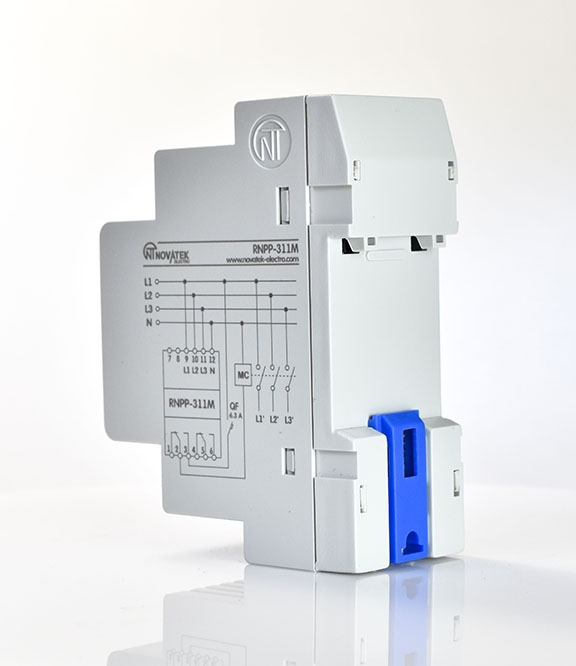

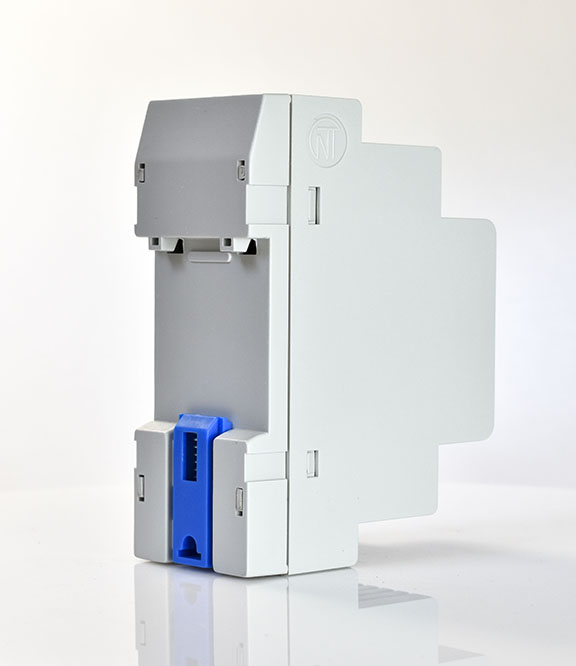

Трифазне реле напруги та контролю фаз РНВП-311M

Трифазне реле напруги і контролю фаз РНПП-311M

Реле напруги РНПП-311М призначене для захисту трифазних споживачів від основних видів аварій в електричній мережі. Цей пристрій забезпечує надійний контроль і захист від різних електричних несправностей, таких як неправильна послідовність фаз, неповнофазність і асиметрія напруги, а також відхилення від допустимих рівнів напруги.

Призначення:

• Контроль допустимого рівня напруги.
• Контроль правильного чергування і відсутності злипання фаз.
• Контроль повнофазності та симетричності напруги мережі (перекіс фаз).
• Відключення навантаження при неякісній напрузі мережі.
• Автоматичне включення навантаження після відновлення параметрів напруги.
• Відображення аварійної ситуації і наявності напруги на кожній фазі.

Особливості:

• Контроль нуля непрямим способом.
• Можливість регулювання параметрів: поріг спрацювання за напругою, час АПВ та час затримки спрацювання захисту.
• Вибір напруги контрольованої мережі (400 В або 415 В).
• Набір захисних функцій та режимів роботи.

Режими роботи:

• Контроль мінімальної/максимальної напруги.
• Контроль мінімальної напруги.
• Контроль максимальної напруги.
• Контроль наявності фаз.
• Контроль неправильної послідовності та злипання фаз.
• Контроль перекосу фаз.

Технічні характеристики:

• Індикація: світлодіоди.
• Контроль обриву фаз: Так.
• Контроль чергування фаз: Так.
• Контроль асиметрії фаз: Так.
• Відключення захистів: Так.
• Регулювання: відхилення від номінальної напруги, час АПВ, час спрацювання.
• Максимальний струм: Cos φ = 1,0 5 А, підключення навантаження через пускач.
• Габарити: 2 модуля типу S.
• Напруга живлення: 220/380 В.

Область застосування:

• Контроль фазних та лінійних напруг у трифазній мережі.
• Захист трифазного або однофазного обладнання від аварій у трифазній мережі, таких як аварія за напругою, неправильне чергування та злипання фаз, неповнофазність і несиметричність напруги.
• Ідеально підходить для захисту холодильних та вентиляційних установок, шаф АВР.

РНПП-311М – це надійне рішення для забезпечення стабільної роботи вашого обладнання та запобігання аварійним ситуаціям в електричних мережах.
